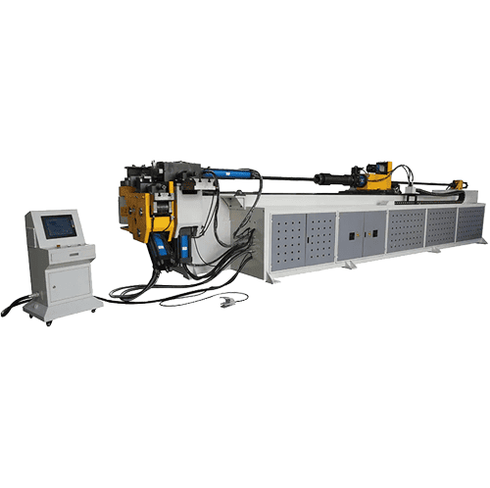

Curvadora de Tubos 168 3D Hidráulica

Descrição

SCH TH 168 3D

Sistema de Controle

CNC

⌀ máx. de dobra x Espessura da parede para Aço Carbono 1020

⌀ 168 x 14 mm

Raio médio máximo de dobra para Aço Carbono 1020

R500

Raio médio mínimo de dobra para Aço Carbono 1020

R250

Comprimento máximo do tubo trabalhado (customizável)

3600 mm

Método de alimentação

Direta por mordente

Velocidade de dobra

25 º/s

Velocidade de rotação

160 º/s

Velocidade de avanço

600 mm/s

Precisão de dobra

±0,15 º

Precisão de rotação

±0,1 º

Precisão de avanço

±0,1 mm

Número de programações (peças)

200 programações

Número de dobras por programação

18 dobras

Maior ângulo de dobra

190 º

Potência do servo motor de rotação

3500 W

Potência do servo motor de avanço

5000 W

Potência do motor

22 kW

Pressão hidráulica máxima

16 MPa

Dimensões

8.100 x 1.965 x 1.660 mm

Peso da máquina

20000 Kg

NCM da máquina

8462.51.00
